Persyaratan dan perbedaan material: material umum untuk peralatan distilasi adalah tembaga merah dan baja tahan karat
A: Mengapa menggunakan tembaga merah yang mahal?
1. Tembaga merah memiliki konduktivitas termal yang baik;
2. Karena kontak antara tembaga merah dan minuman beralkohol akan berperan sebagai katalis dan menimbulkan reaksi kimia;
3. Tembaga merah memiliki ketahanan yang baik terhadap keasaman wine mentah;
4. Tembaga merah dapat mengendapkan garam tembaga yang tidak larut seperti asam butirat, asam asetat, asam kaprat dan asam laurat, sehingga asam-asam berbau tidak sedap ini dapat dihilangkan.
B: Tembaga merah dibagi menjadi tembaga merah TP2 dan tembaga merah T2. Kami memilih tembaga merah TP2 berdasarkan kelebihan dan kekurangannya
Kekurangan Tembaga TP2: Tembaga TP2 lebih mahal daripada tembaga T2, sehingga biayanya tinggi.
Kelebihan tembaga merah TP2: Tembaga merah TP2 mengandung 99.9% tembaga dan hanya sejumlah kecil P (0.015-0.040). Tujuan utama dari sedikit P adalah untuk meningkatkan kinerja pengelasan pipa tembaga, memastikan kualitas pengelasan produk dan mencegah kebocoran.
Kelebihan tembaga merah T2: harga rendah dan biaya rendah.
Kekurangan tembaga merah T2: Tembaga merah T2 mengandung banyak pengotor lain, seperti Bi, Sb, as, Fe, Pb dan s. Kinerja pengelasannya buruk, sehingga tidak dapat menjamin kualitas pengelasan produk dan mudah bocor. Yang paling penting adalah bahwa dalam proses distilasi, pengotor dari komponen lain dalam tembaga merah T2 dapat terbawa ke dalam minuman dan terdistilasi bersama-sama.
1. Inti teknis peralatan distilasi
A: Peralatan distilasi terbuat dari tembaga merah TP2 dan baja tahan karat 304. Sulit untuk mengelas dua material yang berbeda menjadi satu. Teknologi pengelasan pekerja las juga cukup tinggi. Kami memiliki teknologi pengelasan yang matang dan pekerja las yang terampil.
B: Mekanisme internal kolom distilasi. Kolom distilasi umumnya terintegrasi. Bagian dalamnya perlu dibagi menjadi 5 lapisan sekat dan bubble cap. Peralatan besar perlu dipinjam untuk produksi. Jika terjadi kebocoran udara dan kebocoran minuman yang serius di antara setiap lapisan internal, maka lapisan tersebut tidak dapat membentuk lapisan level cairan minuman, sehingga lapisan ini tidak dapat menjalankan fungsi kolom distilasi.
2. Keunggulan peralatan distilasi
A: Teknologi pengelasan flanging digunakan pada posisi pengelasan peralatan distilasi untuk memastikan tidak ada kebocoran pada peralatan distilasi.
B: Ketel distilasi dibagi menjadi lapisan tunggal, lapisan ganda dan tiga lapisan. Ketel distilasi tiga lapis menggunakan jaket untuk pemanasan. Bagian bawah dan sekeliling ketel distilasi dipanaskan secara bersamaan, yang memiliki efek pemanasan tinggi dan efek hemat energi.
C: Dephlegmator terpisah dan kondensor didinginkan dengan tabung. Di dalamnya terdapat banyak tabung, dengan area pertukaran panas yang besar dan efek pendinginan yang tinggi.

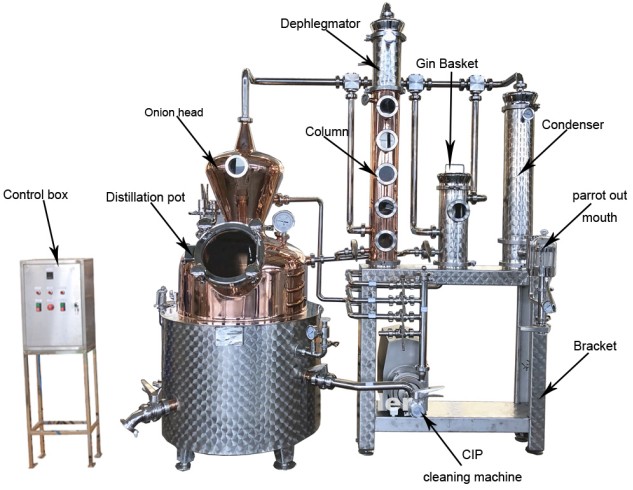

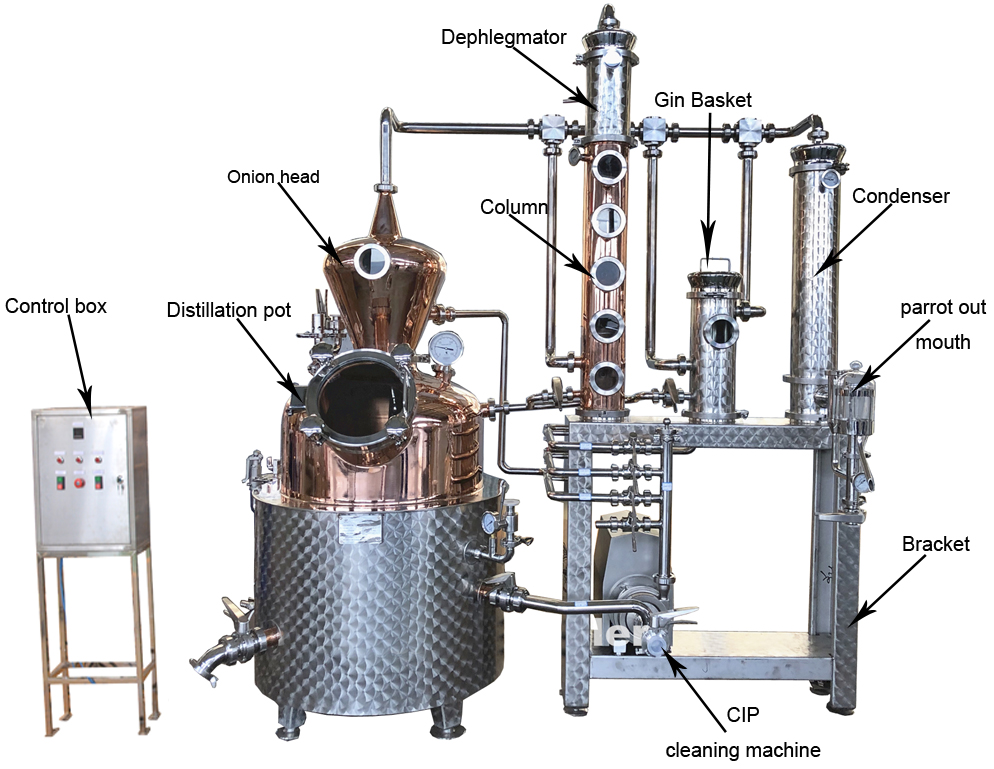

NO.2 Pengenalan peralatan distilasi
NO.3 Parameter teknis peralatan distilasi 200L
Nama | Peralatan distilasi |
Volume kerja | 200L |
Volume desain | 240L |
Mode distilasi | Distilasi kolom |
Waktu distilasi | Sekitar 3 jam |
Pemanasan | Mode pemanasan | Pemanasan batang pemanas listrik berjaket |
Area pemanasan | 1.4㎡ |
Daya batang pemanas listrik | 20KW |
Waktu pemanasan | Sekitar 60 menit |
Mode pendinginan | Air keran suhu normal |
Luas permukaan pendinginan | 1.84㎡ |
Kebutuhan air | 0.2-0.4T/H |
Daya keseluruhan | 21.12KW |
Dimensi keseluruhan | Sekitar 2400mm*1100mm*2500mm |
Konfigurasi dan penawaran peralatan distilasi 200L
Penawaran FOB Terbaik
NO. | Nama | Penjelasan | QTY | Keterangan |

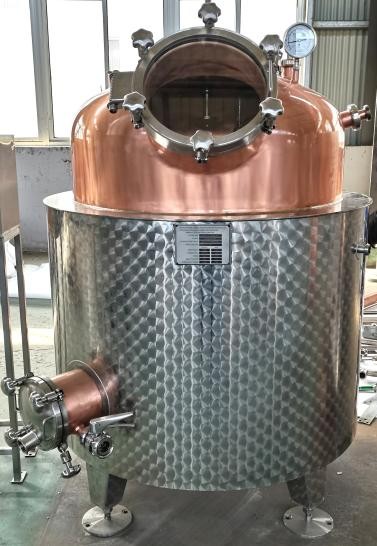

1 | 200L Ketel distilasi | 1. Volume: 200L (volume kerja), 240L(volume desain) 2. Material: Tembaga merah TP2 & baja tahan karat SUS304 (tangki dalam tembaga, lapisan pemanas baja tahan karat dan pelapisan sisik ikan) 3. Gaya: desain tiga lapis, pemanasan batang pemanas listrik（mode pemanasan jaket di bagian bawah dan sekeliling）, termasuk lapisan insulasi eksternal. 4. Material lapisan insulasi: wol batu aluminium silikat, material tahan suhu tinggi, tahan api. 5. Area pertukaran panas: 1.4㎡ 6. Konfigurasi: Manway kaca penuh, katup pengaman, pengukur tekanan, termometer, sensor suhu PT100, katup bola, katup pembuangan, bola pembersih CIP, pengadukan motor, lampu exciter, batang pemanas listrik dan pengukur level kaca, dll 7. Ketebalan: ketebalan liner tembaga merah TP2 adalah 3mm, ketebalan lapisan pemanas adalah 4mm, dan casing luar adalah 2mm 8. Proses pengelasan: sambungan antara tembaga merah TP2 dan baja tahan karat SUS304 dilas dengan teknologi flanging | 1 |
|
2 | Kepala bawang | 1. Material: tembaga merah TP2． 2. Ketebalan: 3mm 3. Konfigurasi standar: Kaca pengintai, bola pembersih CIP 4. Proses pengelasan: sambungan antara tembaga merah TP2 dan baja tahan karat SUS304 dilas dengan teknologi flanging | 1 |
|

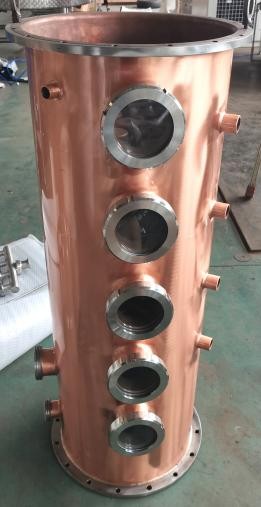

3 | Kolom | 1.Material: tembaga merah T2 2.Ukuran: 8”(Φ203mm) 3. Ketebalan: 3mm (ketebalan dinding shell) 4. Konfigurasi: sekat tembaga merah dan bubble cap tembaga dipasang di dalam, diafragma 4 lapis, 5 kaca pengintai, lapisan bawah adalah lapisan refluks. Bagian atas dilengkapi termometer, setiap tingkat dilengkapi bola pembersih CIP dan katup periksa 5. Proses pengelasan: sambungan antara tembaga merah TP2 dan baja tahan karat SUS304 dilas dengan teknologi flanging | 1 |
|
4 | Dephlegmator | 1.Material: baja tahan karat SUS304 2.Ukuran: 8”(Φ203mm) 3. Gaya: kondensasi tipe kolom (tipe shell and tube), terdapat 19 saluran tabung baja tahan karat SUS304 di dalam 4. Luas permukaan pendinginan: 0.37㎡ 5. Konfigurasi: Termometer, tutup mahkota dan bola pembersih CIP 6. Ketebalan: baja tahan karat SUS304 3mm | 1 |
|

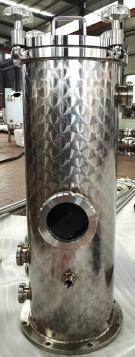

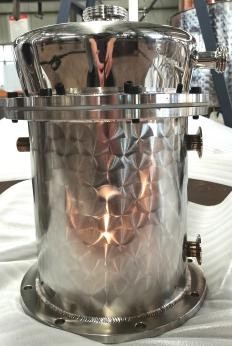

5 | Keranjang Gin | 1. Material: Baja Tahan Karat 304 & tembaga merah TP2 2. Ukuran: 8”(Φ203mm) 3. Konfigurasi: Kaca pengintai, bawaan: keranjang gantung tembaga merah TP2 dan bola pembersih CIP 4. Ketebalan: ketebalan shell: 3mm | 1 |
|

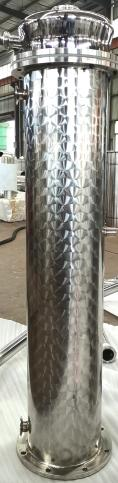

6 | Kondensor | 1.Material: baja tahan karat SUS304 2.Ukuran: 6”(Φ152mm) 3. Gaya: kondensasi tipe kolom (tipe shell and tube), terdapat 52 saluran tabung baja tahan karat SUS304 di dalam 4.Luas permukaan pendinginan: 1.47㎡ 5. Konfigurasi standar: Termometer dan bola pembersih CIP | 1 |
|

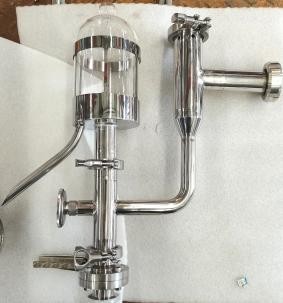

| Mulut keluar parrot | 1. Material: baja tahan karat SUS304 2.Gaya: tipe sederhana, mudah untuk mengamati kondisi minuman | 1 |
|
8 | Braket | 1. Material: baja tahan karat 304 | 1 |
|
9 | Pembersihan CIP | 1. Material: baja tahan karat 304 2. Daya: 0.75KW (EX) 3. Fungsi: digunakan untuk membersihkan ketel distilasi, kepala whisky, kolom, dephlegmator, keranjang gin dan kondensor. 4. Konfigurasi: pipa dan katup baja tahan karat, setiap bagian dapat dikontrol secara terpisah untuk pembersihan | 1 |
|

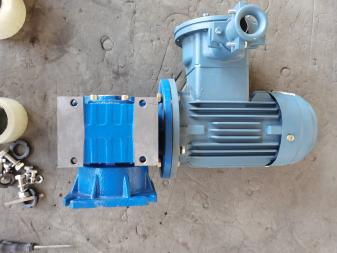

10 | Motor pengaduk | 1. Daya: 0.37KW (EX) | 1 |
|

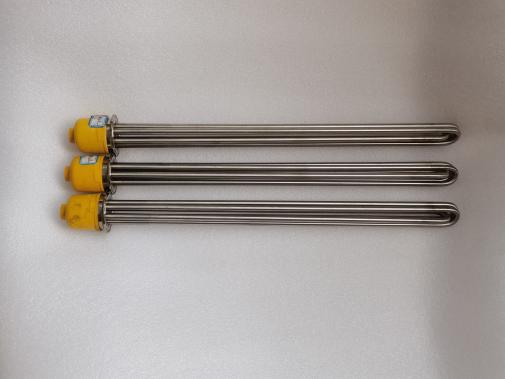

11 | Batang pemanas listrik | Daya: 20kw (Dua 10kw) | 2 |
|
12 | Kotak kontrol | 1. Gaya: tipe tombol biasa, cangkang baja tahan karat 304 2. Fungsi: mengontrol sakelar motor pengaduk dan pompa pembersih CIP, mengukur dan menampilkan suhu, dll | 1 |
|
13 | Perawatan permukaan eksternal tembaga merah | 1. Perawatan permukaan eksternal tembaga merah: pemolesan cermin atau perawatan anti oksidasi 2. Disarankan menggunakan perawatan anti oksidasi untuk membersihkan permukaan tembaga merah, karena dapat teroksidasi saat bersentuhan dengan udara atau air. | 1 | Perawatan anti oksidasi sudah menjadi standar di pabrik, Jika tidak diperlukan, harap sebutkan |
